320v环卫车电池清扫车磷酸铁锂特种电动车专用锂电池200Ah工厂正 1个

商品描述

一、设计参考标准

ISO 11898-1:2006 道路车辆 控制器局域网络

SAE J1939-11：2006 商用车控制系统局域网络(CAN)通信协议

SAE J1939-21：2006 商用车控制系统局域网络（CAN）通信协议

GB/T 19596---2004 电动汽车术语

GB 4208—1993 外壳防护等级（IP 代码）

QC/T743—2006 电动汽车用锂离子蓄电池

QC897—2011 电动汽车用电池管理系统技术条件

GBT 20234-2006 电动汽车传导充电用插头、插座、车辆耦合器和车 辆插孔通用要求

GB2894-1996《安全标志》

GB2893-2001《安全色》

二、 系统组成及原理
本系统由磷酸铁锂电池，加上电池管理系统、高低压控制元件、箱体

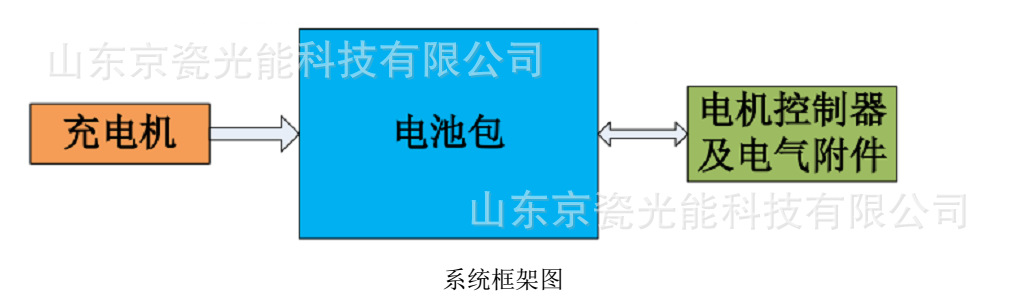

等组成 320V132Ah 电池包，给整车提供电源。系统构架如下图所示：系统框架图

三、电池管理系统基本参数

序号 项目 指标 备注
1 工作电源 12V
2 工作能耗 200mA
3 工作温度 -20—65℃
4 防护等级 IP40
5 CAN 通讯功能 CAN2.0 通讯信号线采用屏蔽线
6 电压采样 单体 3mV，总电压 0.1%+0.1V
7 电流采样 ±300A，0.5%+0.1A
8 温度采样 -30--150℃±1℃
9 SOC 计算精度 5%
10 电池组安全管理 具有过充电、过放电、过电压、过温度、过电流保护。
11 电池组热管理 无 BMS 有，电池箱暂无
12 绝缘监测功能 有
13 继电器控制 有 有预充
14 充电控制
有 可单独或与放电同一接触器控制
15 抗干扰性能
满足国家相关标准：GB/T 17619-1998。

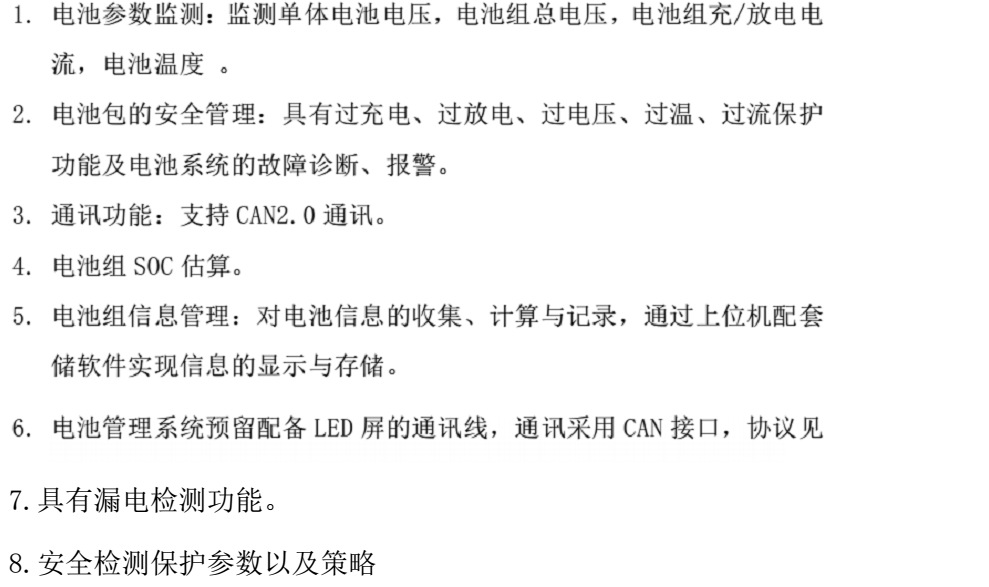

四、主要功能：

五、电器工作原理图：

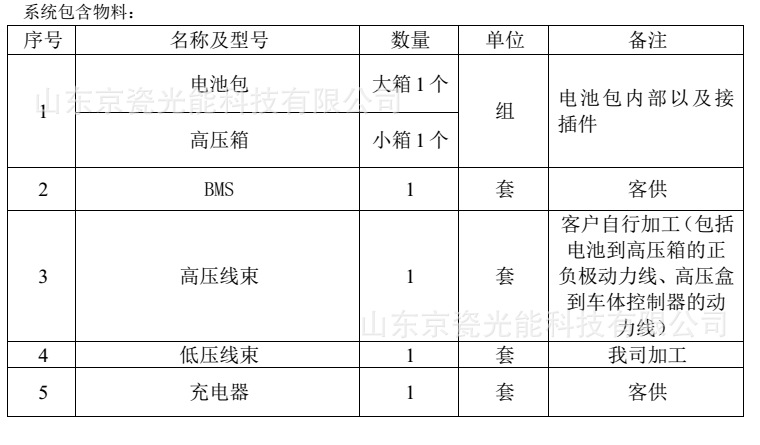

六、系统包含物料

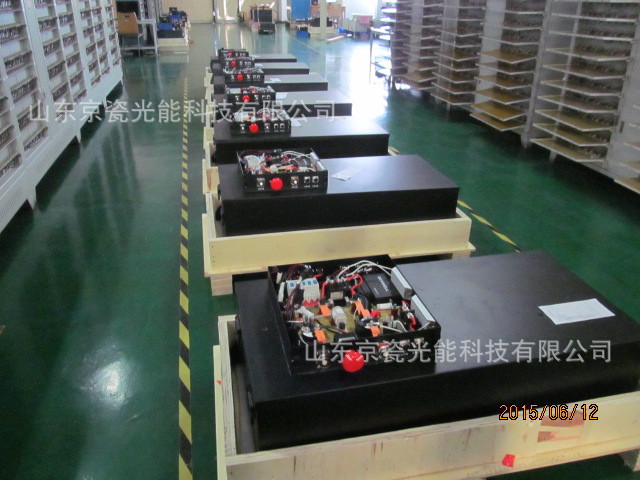

七、电池系统外观图

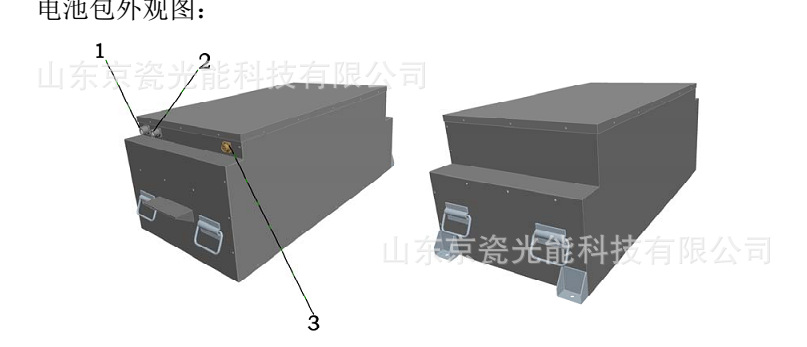

1 电池包外观图

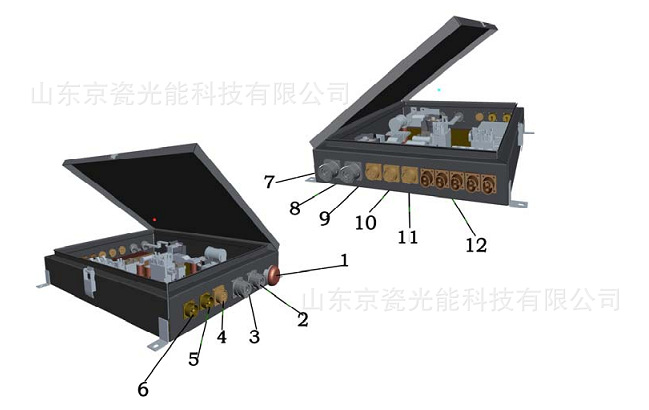

2 高压箱外观图

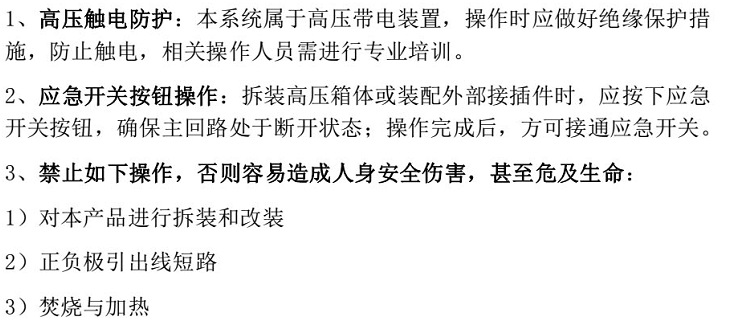

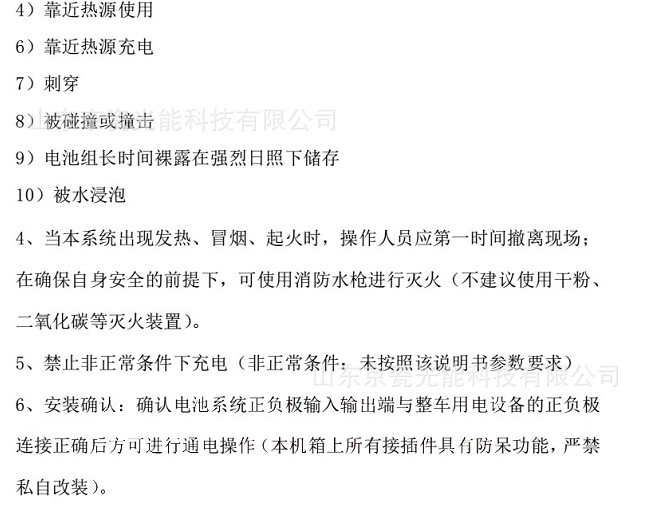

八、注意事项

关于电池使用注意事项：

1、建议用配套的锂电充电器为京瓷（JCSE）电池充电，严禁乱用；

2、禁止将电池浸入水中会扔入火中，或者长时间置于45℃以上的高温环境中使用、储存；

3、禁止挤压、穿刺、抛掷、撞击电池；

4、禁止直接将电池正负极短路使用；

5、禁止将电池置于微波炉或其它高压或真空的环境中；

6、禁止拆解电池。

因违反上述要求产生的一切后果由当事人自负。

关于质保

1、本产品免费质保3年，正常使用情况下1年内发生漏液、报废或容量低于标称容量的80%，我们负责免费更换新电池；

2、终身保修；

3、因违规使用或非其它原因造成的电池问题，有偿维修；

4、私自拆解、破坏防撕标签或外包装破坏的不再免费更换和保修的范围之内。

关于发货

1、拍下宝贝后，请与我们客服及时联系确认订单；

2、如需指定快递/物流公司，请拍下宝贝后及时给我们客服联系，不做特别说明，我们将自行选择快递/物流公司；
